Nivel NIVEL LASER-Kreuzlinienlaser CL4D 4x360

Nivel System CL4D-R Kreuzlaser – Multilasergerät mit rotem Strahl (4-Ebenen) Bluetooth

Hersteller: NIVEL System

Produktcode: CL4D-R

Technische Daten:

Laserstrahl: Rotlaser (635 nm), Klasse 2

Genauigkeit ± 1,0 mm/10 m

Reichweite 60 m (140 m mit Sensor) – Durchmesser

Neigung der Ebenen Ja

Selbstnivellierungsbereich ±4°

Erzeugte Ebenen 2 x horizontal (360°), 2 x vertikal (360°)

Stativbefestigung 1/4″

Stromversorgung 7,4 V (Li-Ion, 2600 mAh)

Schutzklasse IP54

Betriebstemperaturbereich -10 °C bis +50 °C

Abmessungen 125 x 75 x 140 mm

Gewicht 0,9 kg

Lieferumfang:

• CL4D-R – Kreuzlaser
• TR-R – Laserscheibe
• FTR-R – Bodenscheibe (2 Stück)
• GL-R – Laserschutzbrille
• FL-1 – Laserlift
• CL-BR – Multi-Adapter
• Aku 2600 – Li-Ionen-Akku (2 Stück)
• CH-USB – USB-Ladegerät
• CHS-3 – Ladegerät-Steckplatz – 1 Stück
• Transportkoffer

Beschreibung:

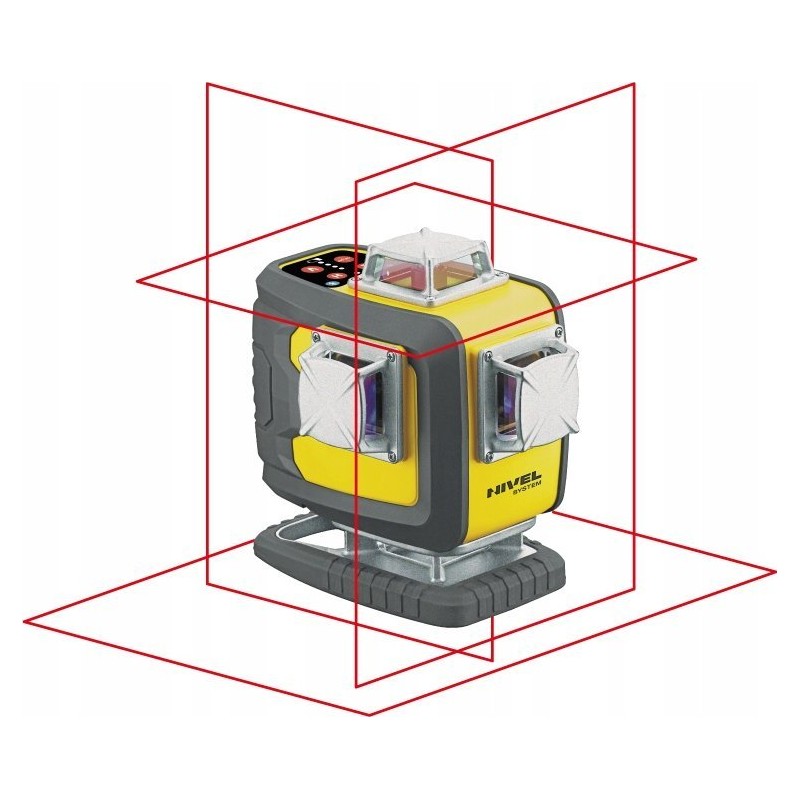

4 Laserflächen, 2 x vertikal, 2 x horizontal, roter Laserstrahl Das Nivel System CL4D-B ist ein moderner, vielseitiger 4D-Kreuzlaser mit gut sichtbarem rotem Laserstrahl (Wellenlänge 635 nm). Der Multilaser projiziert auf die Fläche 4 perfekt nivellierte Referenzlinien (2 vertikal und 2 horizontal), jeweils im Bereich von 360°.

Das Gerät ermöglicht die Projektion einer horizontalen Laserlinie bereits ab einer Höhe von 20 mm. In der Praxis bedeutet dies, dass beispielsweise Sockelleisten angebracht oder Fliesen bereits direkt vom Boden aus verlegt werden können. Herkömmliche Kreuzlaser bieten solche Möglichkeiten nicht.

Der Laser bietet eine sehr hohe Arbeitsgenauigkeit (±1 mm/10 m) und findet im Bauwesen und in der Industrie bei allen Bau- und Ausbauarbeiten Anwendung. Überall dort, wo höchste Genauigkeit gefordert ist.

Der elektronische Kompensator sorgt für eine schnelle Nivellierung des Geräts. Er eliminiert sogenannte Strahlschwankungen bei Bodenvibrationen und dämpft Vibrationen somit effektiver als ein klassischer magnetischer Kompensator. Durch das Arretieren des Kompensators kann das Gerät geneigt und für schräge Linien verwendet werden. Das integrierte 1/4-Zoll-Gewinde ermöglicht eine sichere und stabile Befestigung des Geräts auf einem Stativ, einem Adapter oder einer Laserablage. Das Gerät ist sehr gut gegen Staub und Wasser geschützt, was durch die Schutzklasse IP54 bestätigt wird. Die Köpfe sind durch Metallgehäuse geschützt, und die Linsen verfügen über einen Antireflexfilter (der Laserstrahl wird nicht von der Linse reflektiert, es entstehen keine Laserreflexionen). Die Ecken des Geräts sind mit Gummischutzkappen versehen, was mögliche Kratzer verhindert und zudem für einen sichereren Halt des Lasers sorgt.

• Genauigkeit und Zuverlässigkeit – ein deutlicher roter Laserstrahl (635 nm) garantiert komfortables Arbeiten unter allen Bedingungen; das Gerät ermöglicht eine Genauigkeit von ±1 mm/10 m
• Noch größere Reichweite – Die Pulsfunktion ermöglicht den Einsatz des Lasersensors im Außenbereich über große Entfernungen
• Präzise Strahlanzeige – der helle rote Laserstrahl und die hochwertige Optik erzeugen Linien, die sehr gut sichtbar sind
• Vielseitigkeit und Multifunktionalität – vier Laserebenen (360°)
• Schnelle und effektive Nivellierung – ein innovatives, elektronisches Schwingungsausgleichssystem sorgt für eine schnelle Betriebsbereitschaft des Geräts; der Laser projiziert den Strahl stabil, selbst auf unebenem Untergrund, und ermöglicht nach dem Arretieren das Arbeiten mit schrägen Strahlen
• Intuitive Bedienung – einfach und schnell zu bedienendes Bedienfeld
• Adapter und Laserlift – sichere Befestigung auch unter schwierigen Baustellenbedingungen, zusätzlich die Möglichkeit der Einstellung auf eine vorgegebene Höhe; der Laserlift ermöglicht die präzise Anpassung des unteren Laserstrahls
• kostengünstige Stromversorgung – Lithium-Ionen-Akkus im Lieferumfang enthalten
• robustes, langlebiges Gerät – Gummielemente am Lasergehäuse schützen vor Beschädigungen durch Stöße und Erschütterungen, staub- und wasserdicht (IP54)

EINFACHE UND SCHNELLE MESSUNGEN

Der Multilaser CL4D-R nivelliert sich nach dem Einschalten selbst und ist sofort einsatzbereit. Der erzeugte grüne Laserstrahl ist sehr gut sichtbar und bildet an der Wand eine Referenzlinie für horizontale und/oder vertikale Arbeiten.

VIELSEITIGER EINSATZ

Das Gerät ermöglicht die Arbeit sowohl mit einem horizontalen als auch mit einem vertikalen Strahl. Es können 4 Ebenen einzeln oder gleichzeitig angezeigt werden: zwei vertikal und jeweils eine horizontal.

ZUVERLÄSSIG AUF DER BAUSTELLE

Das Gerät ist staub- und wasserdicht (IP54). Zudem wurden die Ecken des Lasergeräts mit Gummi verstärkt, wodurch das Gerät robust ist und sich auch unter schwierigen Bedingungen bewährt. Jetzt haben die vierflächigen Kreuzlaser CL4D-R (roter Strahl) neues Zubehör erhalten, das die Ausbauarbeiten unterstützt: das Verlegen von Bodenfliesen. Die Standardausstattung des Lasersets wurde um Bodenlaserscheiben ergänzt. Die Scheiben werden auf dem Boden, auf Fliesen oder Terrakotta platziert. Eine präzise Skala zeigt die Höhe oder Abweichung der vom Laser erzeugten Laserlinie an. Eine Wasserwaage oder zusätzliche Messwerkzeuge sind nicht erforderlich. Alles wird mit dem Standard-Set durchgeführt, das mit dem Laser geliefert wird.

BEQUEME BEDIENUNG

Der CL4D-R verfügt über ein intuitives Bedienfeld. Die Steuerung der Funktionen, einschließlich der präzisen Ausrichtung des Strahls, erfolgt schnell und effizient. Abgerundet wird das Ganze durch ein kompaktes Gehäuse, wodurch der Laser handlich ist und sich auf der Baustelle sowie beim Transport leicht installieren lässt. Während ein Akku in Betrieb ist, kann der andere aufgeladen werden. Dank dieser Lösung vermeiden Sie Arbeitsunterbrechungen aufgrund eines leeren Akkus.

Anwendung

• Ausbauarbeiten – senkrecht, waagerecht, Schrägen
• Verlegen von Fliesen, Terrakotta
• Arbeiten mit Gipskartonplatten
• Bauarbeiten – Holz, Stahl, Beton
• Maurerarbeiten – innen und außen (Fundamente, Wände, Treppen, Estriche, Schalungen)
• Installationsarbeiten – Festlegen von Leitungsführungen, Übertragen von Punkten
• Tischlerarbeiten – Möbel, Einbauten
• Geländeausgleich – Nivellierung
