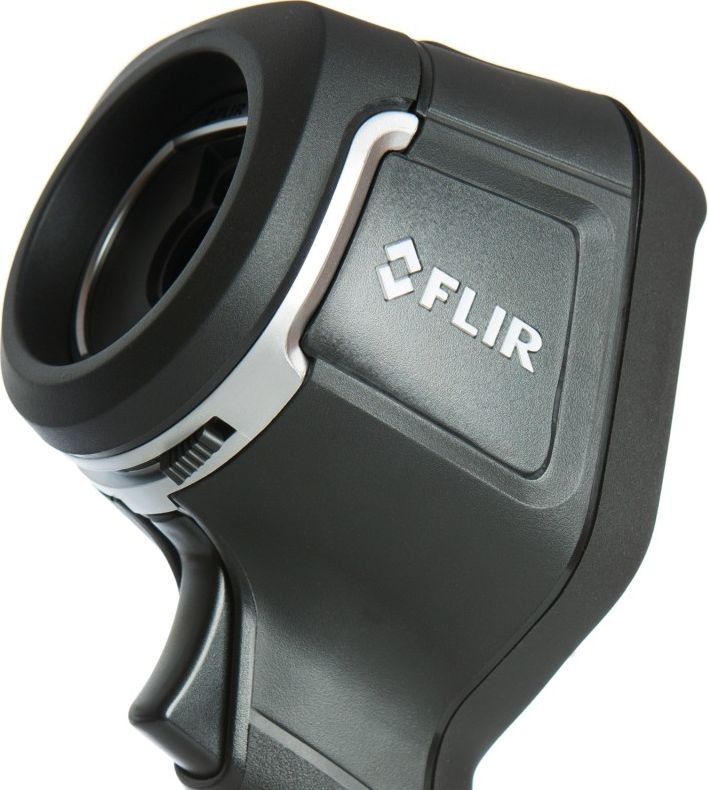

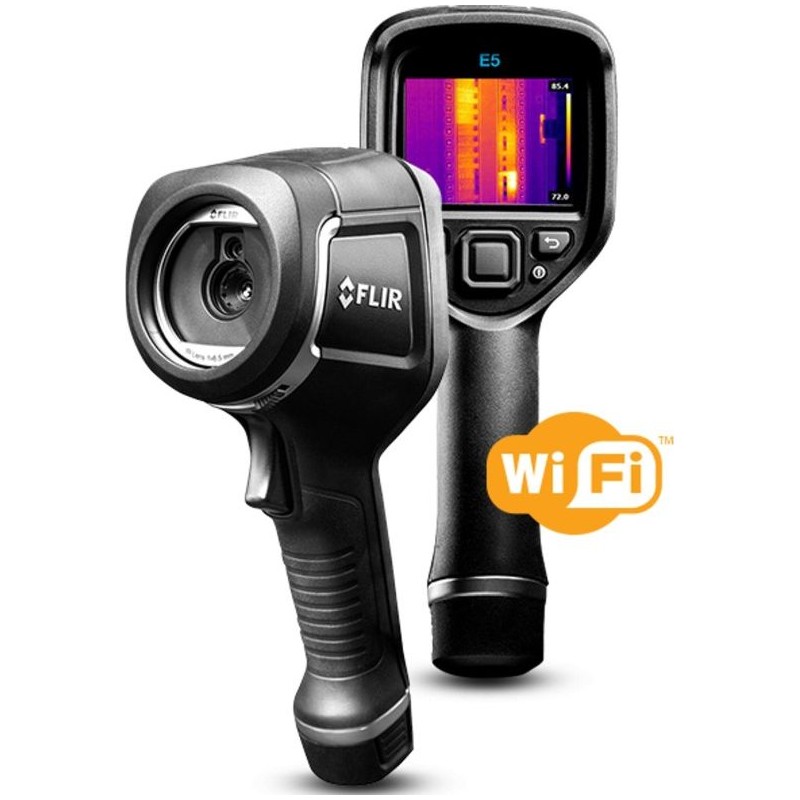

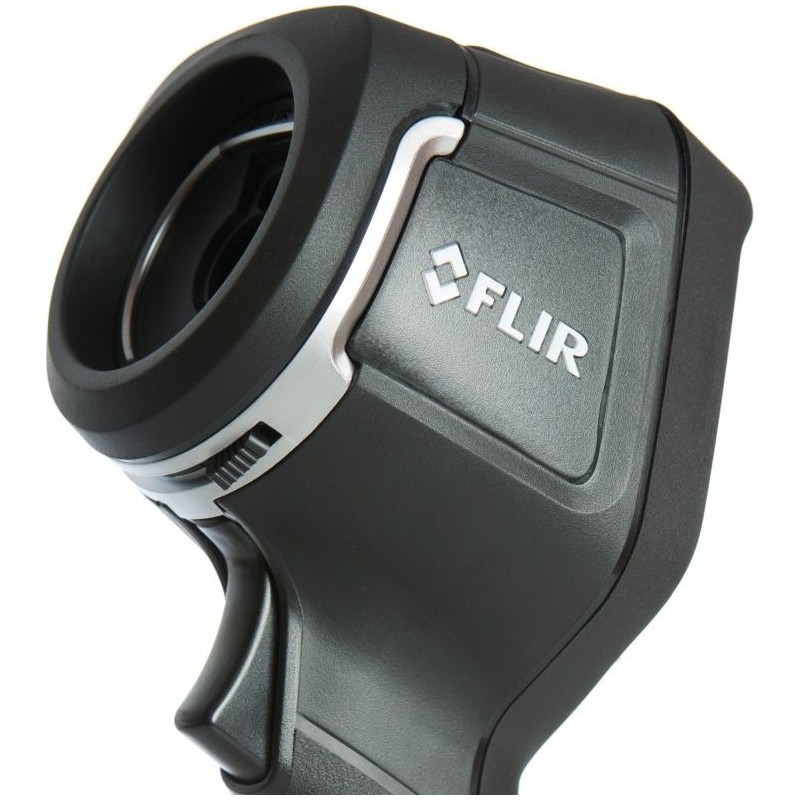

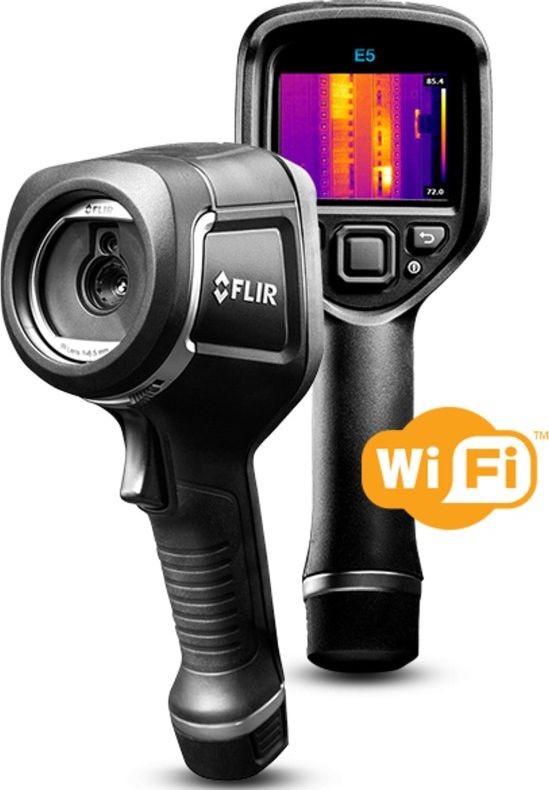

FLIR Systems FLIR-Wärmebildkamera

Wärmebildkamera mit erweitertem Temperaturbereich und FLIR-MSX-Technologie, WLAN, 160 x 120 px, bis 400 °C
Produktcode: E5-XT

Die Kameras FLIR E5-XT, E6-XT und E8-XT sind fortschrittliche, kostengünstige und benutzerfreundliche Werkzeuge zur Fehlersuche und Problemlösung in Gebäuden, elektrischen Anlagen und Maschinen. Dank drei Auflösungsoptionen (bis zu 320×240 Pixel im thermografischen Bereich) und der Möglichkeit zur genauen Temperaturmessung im Bereich von -20 °C bis 400 °C (E5-XT) / 550 °C (E6-XT und E8-XT) bieten die Modelle der Ex-Serie das passende Werkzeug je nach Größe des zu untersuchenden Objekts, Entfernung zum Objekt, Anforderungen an die Bilddetailgenauigkeit und individuellen Budgetvorgaben. Alle Modelle sind mit der MSX®-Technologie ausgestattet, die die Erzeugung außergewöhnlich detaillierter Wärmebilder ermöglicht. Die Möglichkeit, sich über WLAN mit Smartphones und Tablets mittels der FLIR Tools Mobile®-App zu verbinden, ermöglicht es, Bilder zu teilen und Berichte von jedem Ort aus zu versenden. Dadurch können kritische Entscheidungen schneller getroffen werden. Mit den Kameras der Ex-Serie verschaffen Sie sich einen Wettbewerbsvorteil und liefern Ihren Kunden Wärmebilder, die die Ursachen elektrischer, mechanischer und baulicher Probleme eindeutig aufzeigen.

Einfache Bedienung Die
intuitive Benutzeroberfläche vereinfacht Messungen im Wärmebild- und MSX-Modus.

• Vollautomatisch, ohne manuelle Fokussierung
• Präzise Objektmessungen über den Mittelpunkt oder den Max./Min.-Rahmen des Bereichs
• Einfache Tasten ermöglichen eine einfache Navigation durch Bildschirmeinstellungen, Bildmodi und Messwerkzeuge
• Durch Aktivierung der MSX-Funktion lassen sich die Details des Infrarotbildes hervorheben, um die Übersicht und die Interpretierbarkeit zu verbessern

Bequeme Weitergabe von Bildern und Befunden
Sofortiges Herunterladen von Bildern, Erstellen von Berichten und Weiterleiten von Befunden.

• Aufzeichnung von standardisierten, messbaren JPEG-Bildern, die sich einfach an Kunden weiterleiten lassen
• WLAN-Verbindung zu Mobilgeräten über die FLIR Tools Mobile App
• Schnelle Übertragung von Bildern über WLAN oder USB zur Dokumentation
• Bildanalyse und -bearbeitung sowie Berichterstellung mit den FLIR-Tools

Kompakte Abmessungen und robuste Bauweise
Tragbares Design, Sicherheit und Leistung unter rauen Bedingungen.

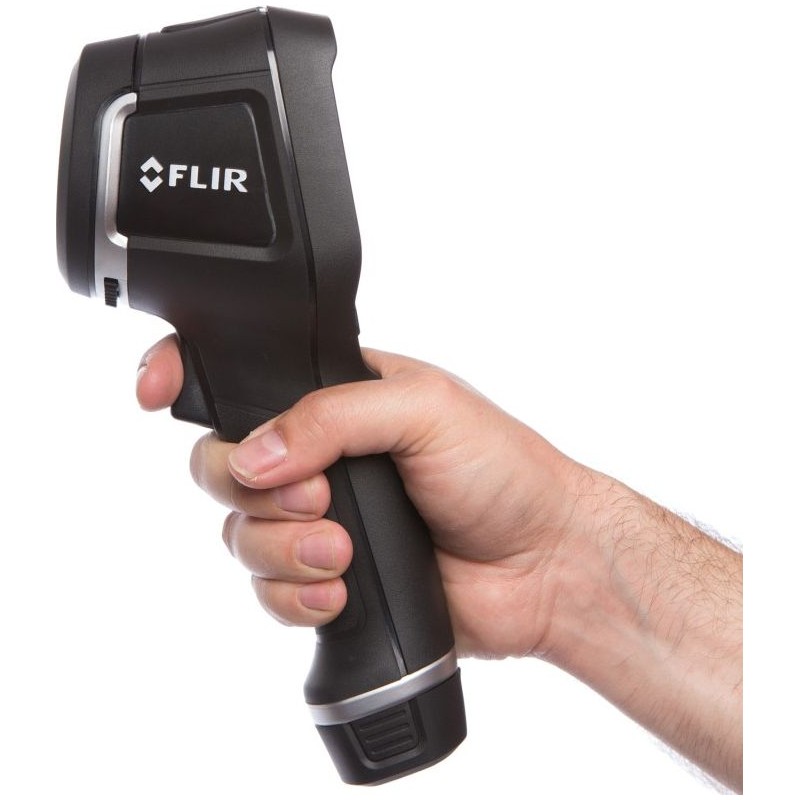

• Leicht und gut ausbalanciert – nur 0,575 kg (1,2 lb)
• Bestanden den Falltest aus 2 m Höhe
• Das IP54-Gehäuse bietet einen hohen Schutz vor Staub und Wasser
• 2 Jahre Garantie auf die Kamera und 10 Jahre auf den Detektor (nach Registrierung auf der Website des Herstellers)

Technische Daten
Bild- und Objektivparameter

• Infrarotauflösung: 160x120 (19200 px)
• Thermische Empfindlichkeit/NETD: <0,10 °C (0,27 °F) / <100 mK
• Räumliche Auflösung (IFOV): 5,2 mrad
• Sichtfeld (FoV): 45°x34°
• Brennweite: 1,5
• Bildfrequenz: 9 Hz
• Bildschärfe: konstant
• Auflösung/Sichtfeld der Digitalkamera: 640 x 480 px/55° x 43°

Detektordaten

• Detektortyp: Detektormatrix (FPA), Mikrobolometer ohne Kühlsystem
• Spektralbereich: 7,5–13 µm

Anzeige und Bildmodi

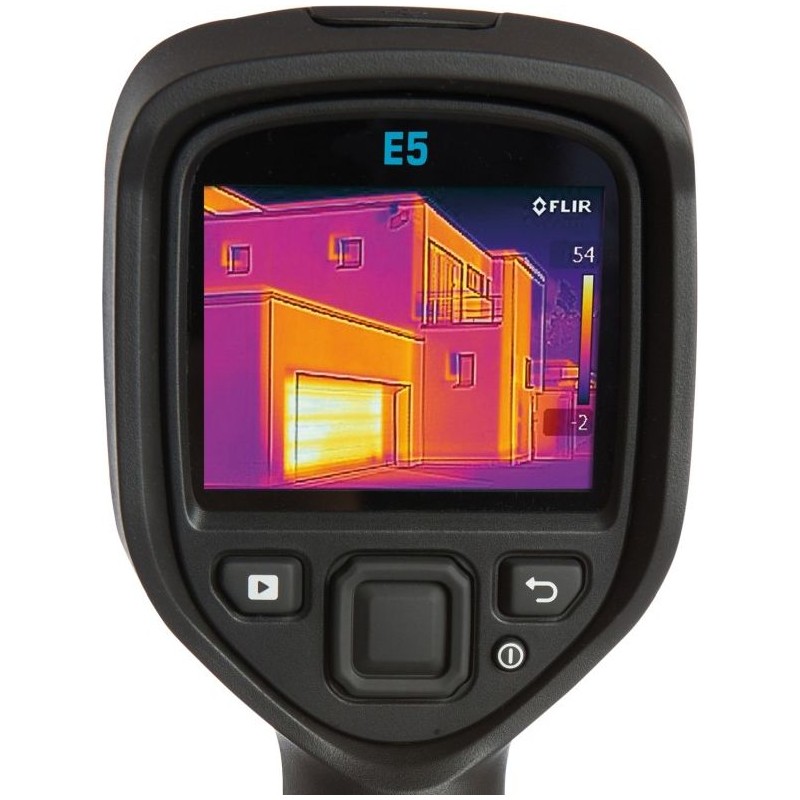

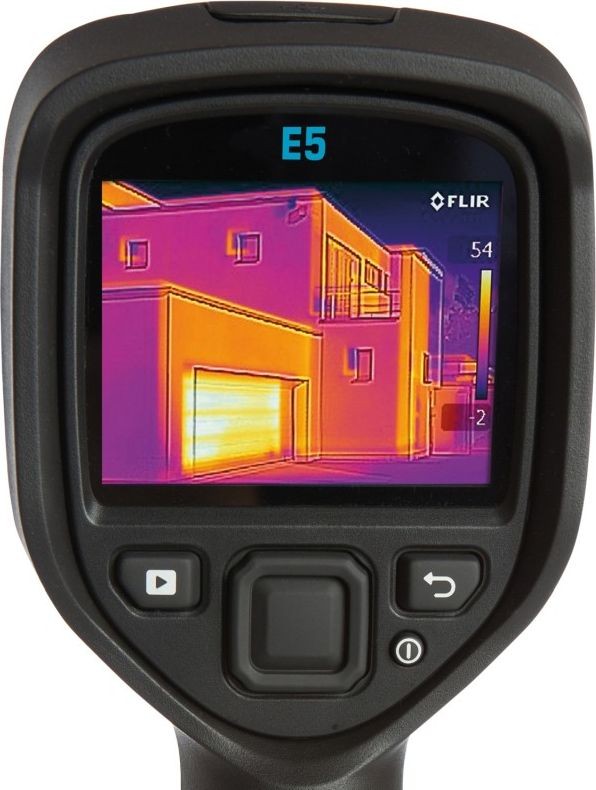

• Display: 3-Zoll-Farb-LCD-Bildschirm 320x240
• Bildanpassung: automatische Anpassung/Bildsperre
• Bildmodi: MSX-Wärmebild, Wärmebild, Bild-in-Bild, Überlagerung von Foto- und IR-Bildern, Fotokamera
• Farbpaletten: Eisen, Regenbogen, Schwarz-Weiß

Messwertanalyse

• Messbereich: von -20 °C bis 400 °C (von -4 °F bis 752 °F) in zwei Bereichen
• Genauigkeit: ±2 °C (±3,6 °F) oder ±2 % des Messwerts bei einer Umgebungstemperatur von 10 °C bis 35 °C (50 °F bis 95 °F) und einer Objekttemperatur über 0 °C (32 °F)
• Messpunkt: Punkt in der Bildmitte
• Bereich: Quadrat mit Maximal-/Minimalwert
• Isotherme: über dem Alarmwert, unter dem Alarmwert

Datenübertragung und Schnittstellen

• Anschlüsse: Micro-USB – Datenübertragung zwischen Gerät und PCs sowie Macs
• WLAN: Peer-to-Peer oder Infrastruktur
• Dateiformat: Standard-JPEG mit 14-Bit-Messdaten

Allgemeine Informationen

• Betriebstemperaturbereich: -15 °C bis 50 °C (5 °F bis 122 °F)
• Akku: Lithium-Ionen-Akku mit 3,6 V
• Akkulaufzeit: ca. 4 Stunden bei einer Umgebungstemperatur von 25 °C (77 °F) und unter typischen Betriebsbedingungen
• Ladezeit des Akkus: 2,5 Stunden auf 90 % der Kapazität in der Kamera, 2 Stunden im Ladegerät
• Verstärktes Gehäuse, Schutzklasse IP54
• Sturzfestigkeit: 2 m (6,6 ft)
• Zertifizierungen: UL, CSA, CE, PSE und CCC
• Herstellergarantie: 2 Jahre auf das Produkt und 10 Jahre auf den Detektor (nach Registrierung auf der Website des Herstellers)
• Produktabmessungen: 244 x 140 x 95 mm (9,6 x 5,5 x 3,7 Zoll)
• Produktgewicht mit Akku: 0,575 kg (1,27 lb)
• Verpackungsmaße: 385 x 315 x 165 mm (15,2 x 12,4 x 6,5 Zoll)

Lieferumfang

• Wärmebildkamera
• robuster Transportkoffer
• Akku
• USB-Kabel
• Netzteil/Ladegerät mit Steckern, die mit den Systemen in der EU, Großbritannien, den USA und Australien kompatibel sind
• kurzgefasste mehrsprachige Bedienungsanleitung in gedruckter Form (u. a. in polnischer Sprache)
