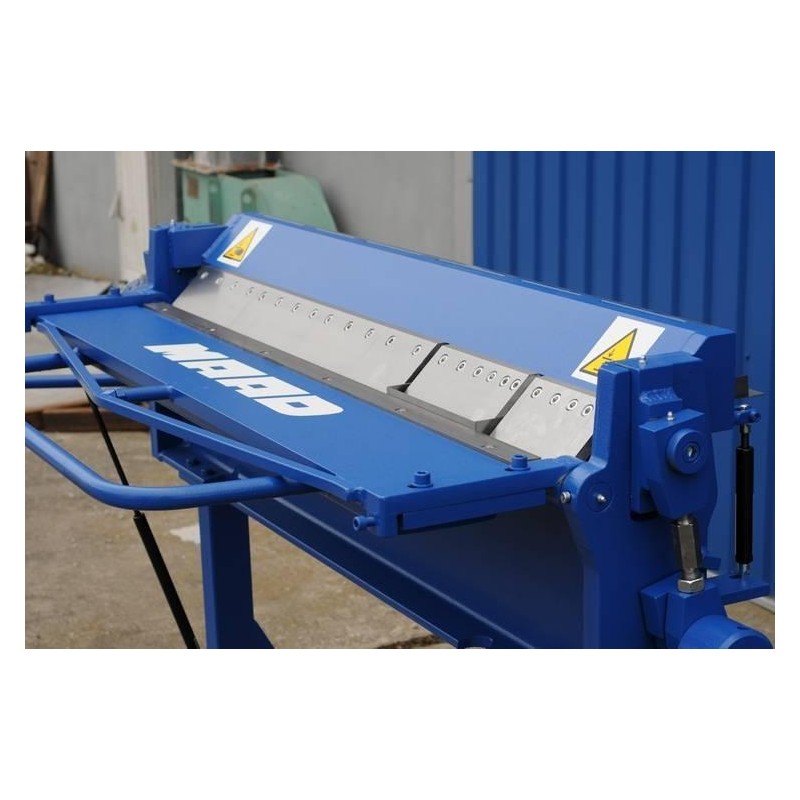

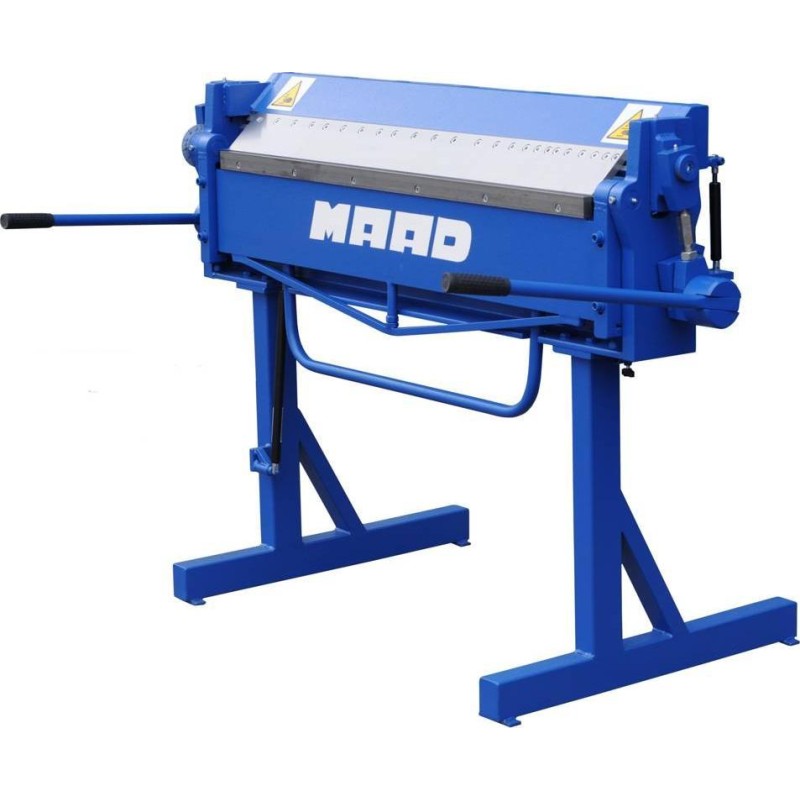

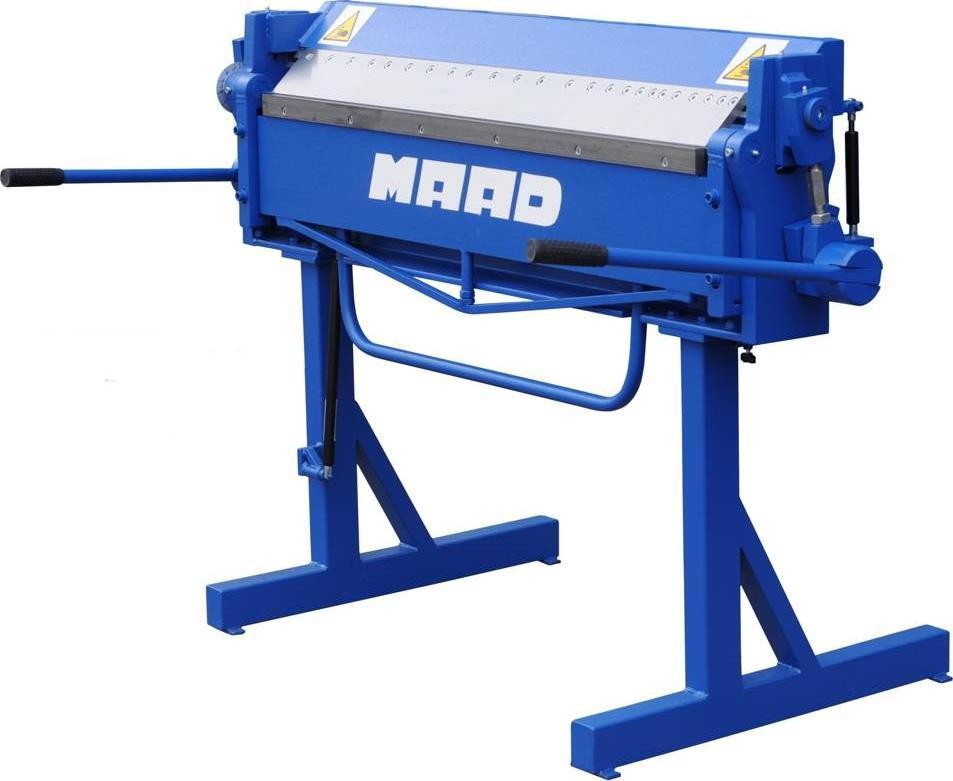

Maad MAAD HS-1270/2.0 Segment-Biegemaschine 1270 x 2,0 mm

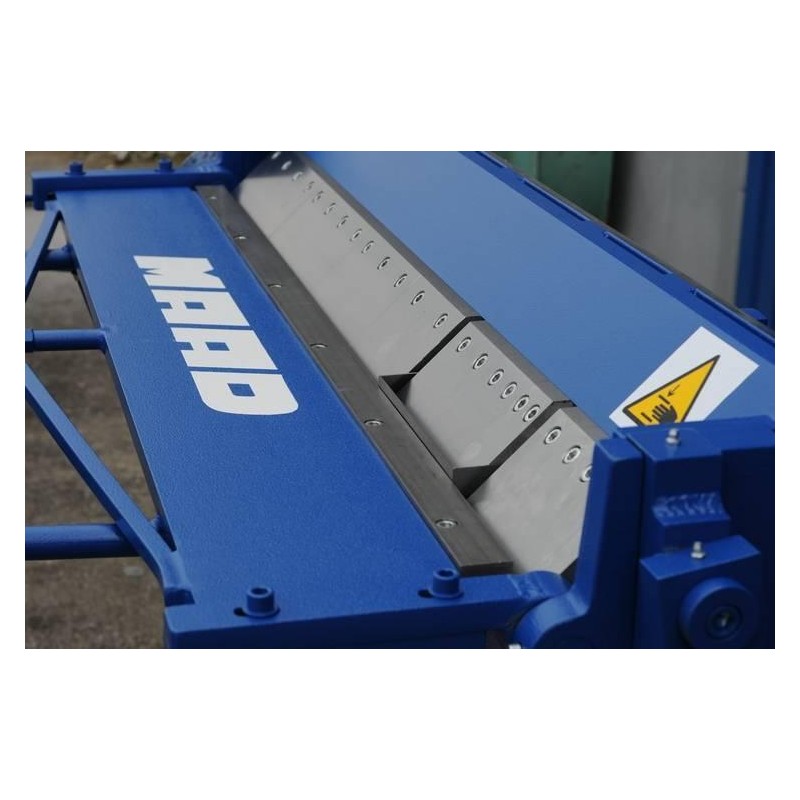

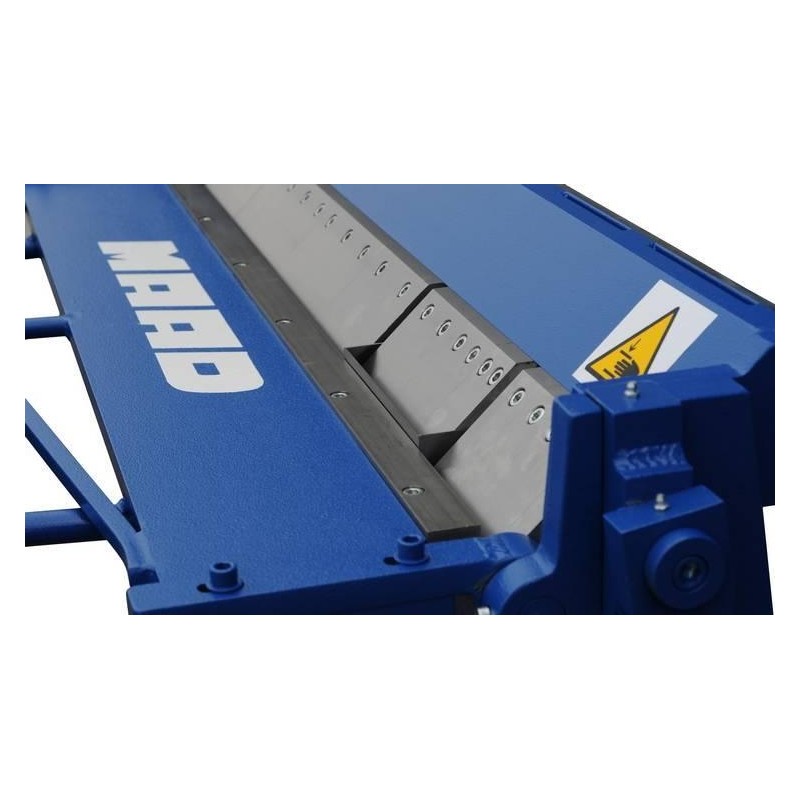

Die Segmentbiegemaschine HS-1270/2.0 basiert auf einer bewährten Konstruktion der Biegeelemente. Der funktionale Aufbau gewährleistet hohen Bedienkomfort und ein breites Spektrum an praktischen Anwendungsmöglichkeiten. Der Druckbalken ist mit 12 Segmentmessern mit den folgenden Abmessungen ausgestattet:
25/30/35/40/45/50/75/100/150/200/250/270 [mm].
Der maximale Abstand zwischen dem Druckbalken und dem Untergestell der Biegemaschine beträgt 90 mm.
Die Messer sind aus Qualitätsstahl gefertigt, was einen langjährigen Betrieb der Maschine unter Beibehaltung der entsprechenden Biegeparameter gewährleistet.
Die maximale Höhe der auf der Maschine gebogenen „Kiste“ beträgt 30 mm.
Technische Daten/Ausstattung:
- - Arbeitsbreite – 1270 mm
- - max. Dicke des zu biegenden Blechs – 2,0 mm (für Rm<400 MPa)
- - Breite des Biegebalkens – 20 mm
- - Maximaler Biegewinkel – 135 Grad
- - Maschinengewicht – 420 kg
- - abnehmbare Füße – erleichtern den Transport und das Verladen erheblich
- - Rahmen, der an der Rückseite der Maschine angebracht wird, um das Blech zu stützen
- - Messgeräte zum Schneiden von Blechen
- - Winkelmesser im Standardlieferumfang
- - Gasdruckfeder zur Unterstützung beim Anheben des Biegebalkens
- - zwei Gasdruckfedern zur Unterstützung des Anhebens der Andruckstange
Maschinenabmessungen:
- Höhe – 1.200 mm
- Breite – 1.750 mm
- Tiefe – 900 mm
Die Hauptarbeitselemente der Biegemaschine sind die Balken: der feste, der Druck- und der Biegebalken.

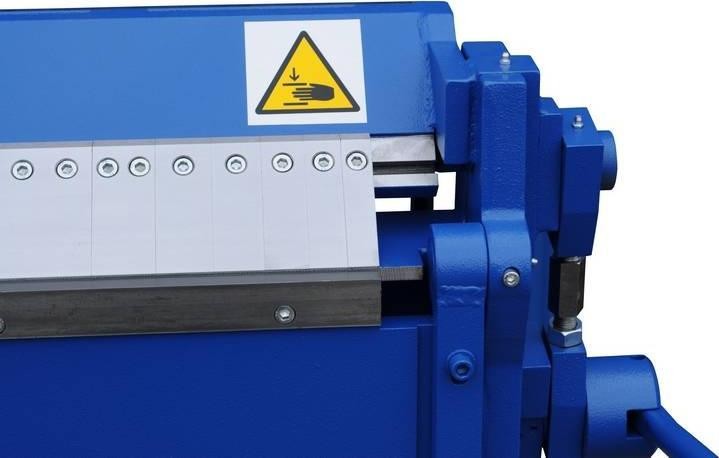

Der Druckbalken ist ein beweglicher Balken, der dazu dient, das Blech in der gewünschten Position zu fixieren. Er ist mit austauschbaren Segmenten ausgestattet, die die Ausführung sehr komplexer Bearbeitungen ermöglichen. Er wird mittels eines Hebels angehoben und abgesenkt. Der Druckbalken ist so konstruiert, dass sein oberer Teil als Führung für die Rollenscheren dient.

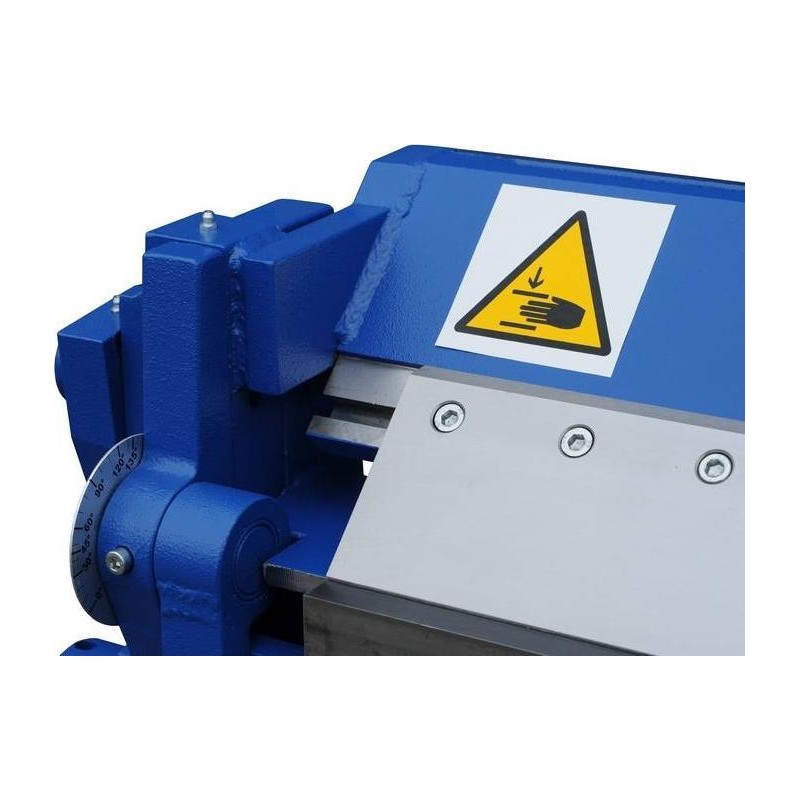

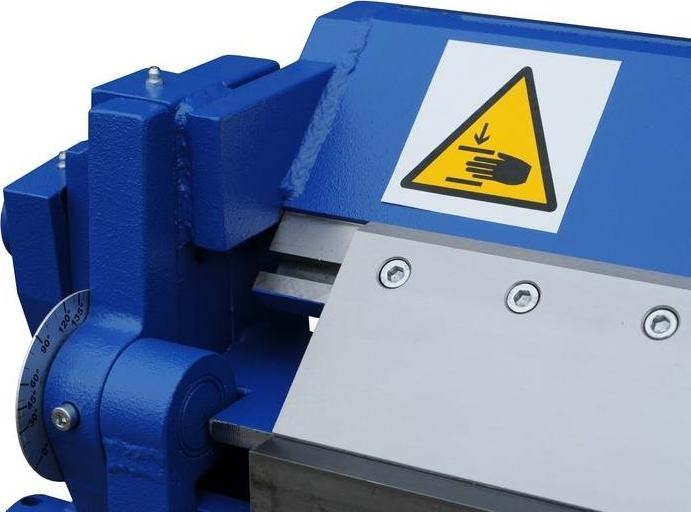

Der Biegevorgang erfolgt durch Drehen des Biegebalkens um einen bestimmten Winkel mithilfe eines Griffs. Ein Winkelmesser, der von vorne gesehen auf der linken Seite der Biegemaschine angebracht ist, zeigt den aktuellen Biegewinkel des Blechs an.
Der Druckbalken ist in der Höhe relativ zum festen Balken verstellbar. Dieser Parameter beeinflusst den Biegeradius des Blechs, dessen Größe auch von der Dicke des zu biegenden Blechs abhängt.
Die Biegeelemente werden auf präzisen CNC-Werkzeugmaschinen gefertigt.
Die Biegemaschine ist mit einer doppelten Schicht hochwertiger Farbe beschichtet – der Lackiervorgang erfolgt in einer professionellen, beheizten und belüfteten Lackiererei.
